運転席側。
助手席側。
バッテリー マイナス側圧着＆ターミナル交換
元々のターミナルがダメになり
交換したのはいつだろう？
その当時
自分に出来ることを基準に
選んだターミナルはコレ。
|
|
|
|

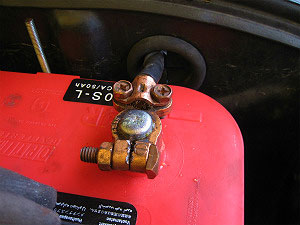

運転席側。 |

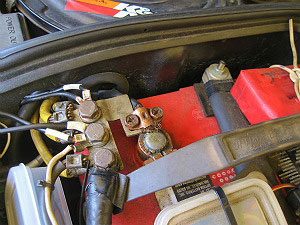

助手席側。 |
ケーブルの芯線を
挟み込むタイプ。
ただ
ちょっと疑問もあって…
どうしても
挟み込みが強くないっていうか…
ということで
圧着することに。
当時は出来なかったけど
今は出来る環境になったんで…。

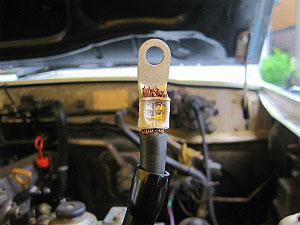

圧着用の端子として
用意したのは
２２ｓｑと３８ｓｑ。
２２ｓｑかな？
と思ってたんだけど
ちょっとギリギリ過ぎたので
３８ｓｑを使用。
|
|
|
|

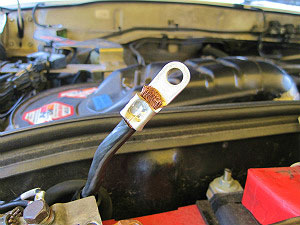

運転席側。 |
助手席側。 |
で、取付。
|
|
|
正直な話し、
セルの回り方が
元気になりましたね。
さすが“圧着”です！
ココまでやると
やっぱりちゃんとやりたくなって…
|
|
|

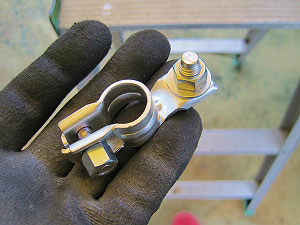

こんなものを買っちゃいました。 |
バッテリーのターミナル径は
プラス側とマイナス側は違うので
注意しないとなりません。
もちろん
今回は
マイナス用を２個ゲット。
早速取付！
が…
そこそこ締め込んだにも関わらず
端子が回ってしまうぅぅぅぅぅううう！
『おかしいでしょ、コレ。』
|
|
|
最初は
この形を見て
『ナットを締め込んでいけば、その部分が狭まっていき、
きちんと締まるんだろう。』
と思っていたけど
実際はそうならず。
仕方ないので
|
|
|

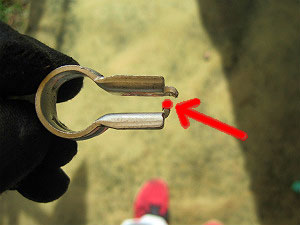

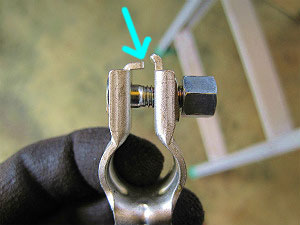

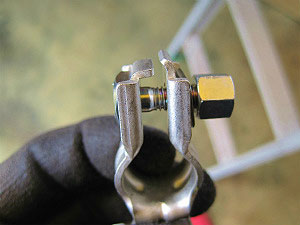

この出っ張り部分を… |
|
|
|
|

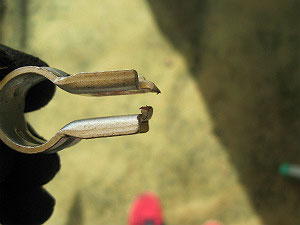

こんな感じで削ってやりました。 |
|

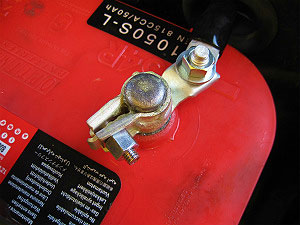

コレで締め込んでみると
今度はバッチリ！
端子はびくともしなくなりました！
|
|
|
|

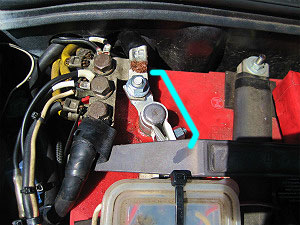

運転席側。 |
助手席側。 |
接触抵抗を減らすべく
ターミナル端子を替えたのに
グラグラ動いていては
何にもなりません。
コレでバッチリです！
