サイドブレーキ・ステー等 補強＆延長
遊びに行った後
帰ってくる道中
『なんかブレーキを引きずってるような…』
という感覚を感じることがあるんだけど…。
大概、リヤ・ホーシングの
サイドブレーキのステーを曲げちゃってます、ハイ。

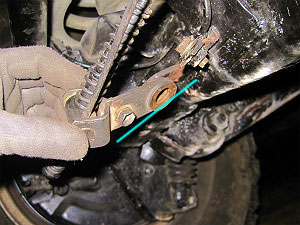

標準の装着状態は
|
|
|
線の様に |
が！
|
|
|

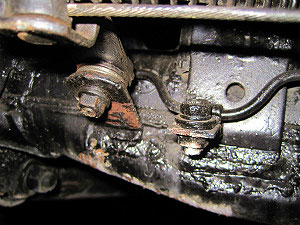

おいらのは、こんな感じで |
まあ、
誰かにやられたワケではなく
おいらがやらかしちゃってるんだけど…
笑
やっぱり
リカバリーで
バックすることが多いので
知らないうちに
ぶつけちゃってるワケであります…。
泣
コレが
実は別の問題を起こしております。
|
|
|
まずはひとつ目。 |
|
|
|

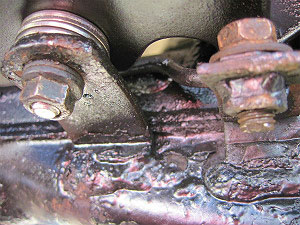

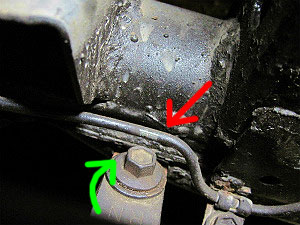

ブレーキ配管の塗膜が剥がれてるのが |
ブレーキは引きずるわ
あっちこっち壊れそうになるわ
はっきり言ってマズイです！
特にブレーキ配管は
潰して割れでもしたら
フルードがダダ洩れで
ブレーキは効かなくなっちゃいます…！！！
はてさて。
どうしたもんか。
ココが曲がると
運転席側のリヤのサイドブレーキを
引きずることになります。
(ワイヤーがどうしても引っ張られちゃうんで)
でもね…
ホーシング側のステーと
その先のブラケット。
きれ～に曲がってくれてるんです、ハイ。
ようするに
ぶつけにくい状態になってくれてるワケです。
『やっぱりこの状態のままでいいなぁ…。』
ということで
ホーシング側のステーは直すけど
ブラケットは曲がったまま、を
“通常状態”にすることにしました。
笑
ただ
ブラケットの付け根が
ガタガタなので補修します。
|
|
|

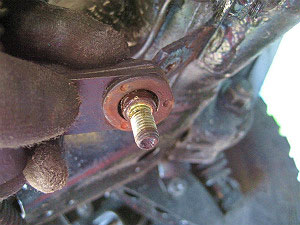

こんな感じ。 |
|
|
|

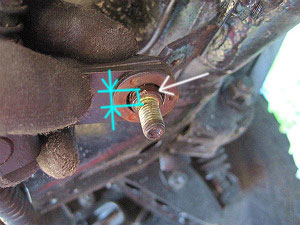

更には、 |
とりあえず
なんとかします。
(ゴマかしてるとも言う！？笑)
|
|
|

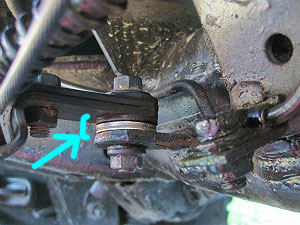

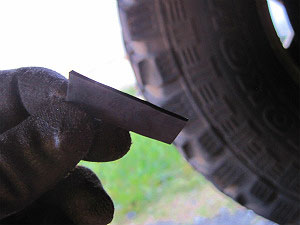

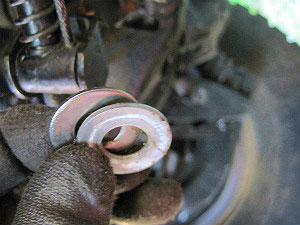

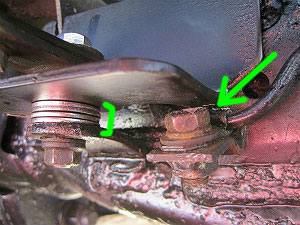

ボルト外周とステーの隙間は |
|
|
|
ナットが効くように、 |
|
|
|
こんな感じにしました。 |
次は
曲がることによって
ワイヤーの長さが足りなくなった部分の対処です。
|
|
|
|
|

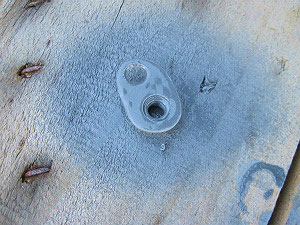

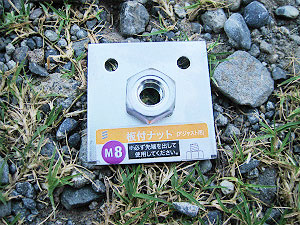

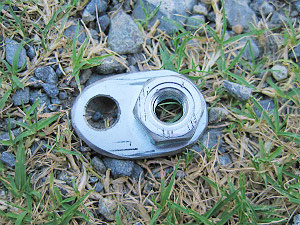

こんなモノをゲットし、 |
こんな形に加工し、 |
サビ止めで塗料を塗りました。 |

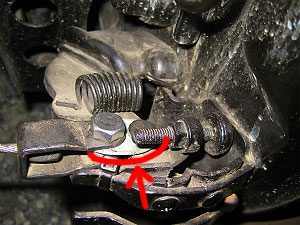

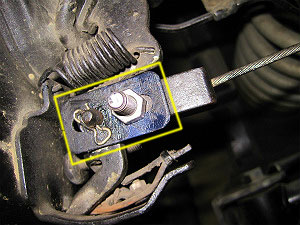

従来のワイヤー固定は
ピン止め。
延長側にボルトを使うようにしました。
|
|
|
|
上からボルトを入れてるので、 |
下側にも一応プレートを付けました。。 |
一応コレで完成だったのですが…
やはり気になるのは
今後。
ぶつける予感が全開です！
笑
『なんとかしたいなぁ…。』
ということで
補強することにしました。
いつも考えるのは
補強はするけど
そいつがカバーできなかった時の
ダメージのこと。
その時
最初よりひどくなるなら
やらない方がマシ！
となるワケです。
|
|
|

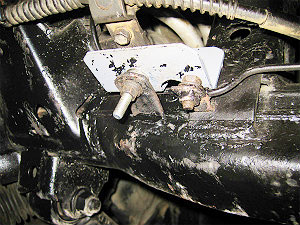

試作品１号です。 |
最初から作ることは出来ないので
アングルを流用です。
|
|
|
|
|
色が変わっちゃってるけど |

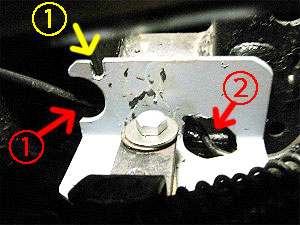

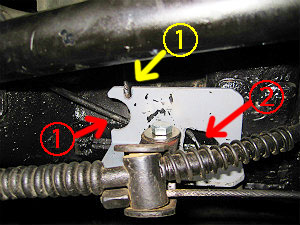

黄色①→ホーシングの金具にひっかけて横ずれ防止。 |
固定自体は、 |
コイツの何がダメだったのか。
|
|
|
|

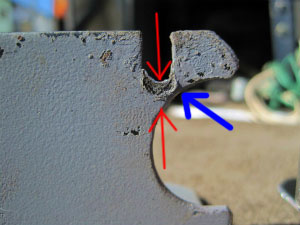

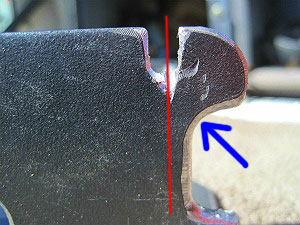

横ずれ防止用のココ。 |
ということで、 |
試作品との比較です。
|
|
|
|
|

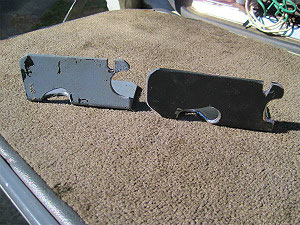

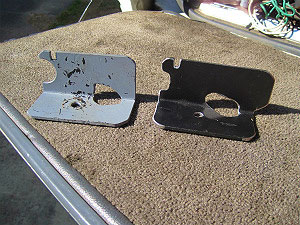

左が試作品。右が完成品。 |
||
|
|
|

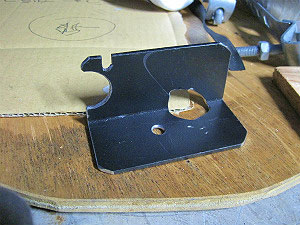

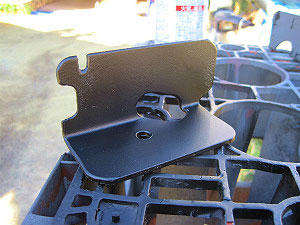

黒に塗ってサビ止めです。 |
|
|
|
|

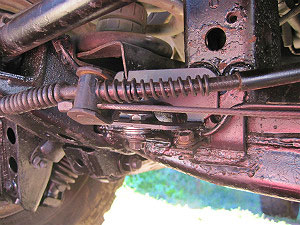

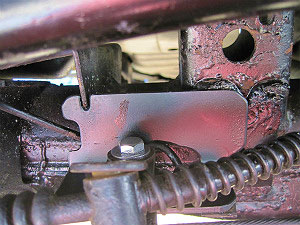

こんな感じで完成。 |
|
|
|
|
|
|

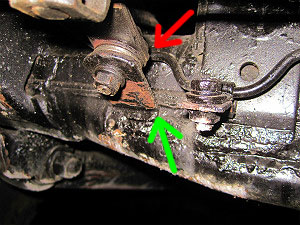

ブレーキの配管を避けるために |

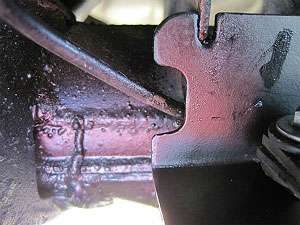

ブレーキ配管の逃がし状況。 |
|
コレでなんとかなってくれるといいけど。
まあ、一番はぶつけないことだろうけど
ちょっとムリだと思われます…。
笑
