ＡＴＦ(オートマチック・フルード)冷却ファン増設②
～ 設置準備 ～
ＡＴＦクーラーの移設が出来たので
次に考えるのは
電動ファンの設置方法です。
ただその前に
やらなければならないことが…
まずは
電動ファンの
動作状況確認のための
ＬＥＤの場所を考えます。
常にわかるように
視界に入る場所…。
“いかにも！”
って場所じゃなく
さりげない場所…。
ということで…

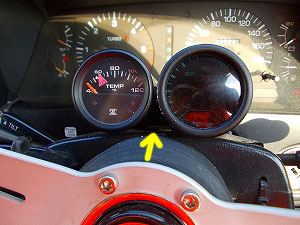

ココ！
|
|
|
ココに隙間があるので |
ということで
作製に入ります。
ＬＥＤを固定するために
直角のステーが必要となります。
ただ、金属製だと
夜に加工が出来ない…
ということで
プラスチックが
候補となりました。
その辺にあった
プラスチックケースを物色し始め…
よさげなブツをみつけ
切り出しました。
|
|
|
|

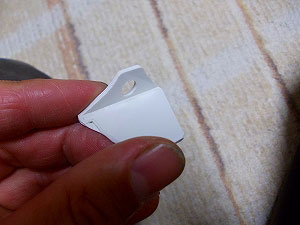

こんな感じで。 |

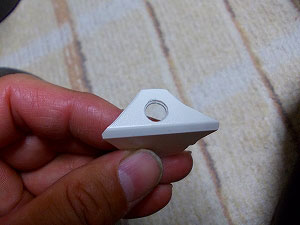

ＬＥＤの穴を開け、 |
ただ
問題は…
“白”ってことでして…
塗膜が定着するか
微妙な材質のため
いつのもごとく

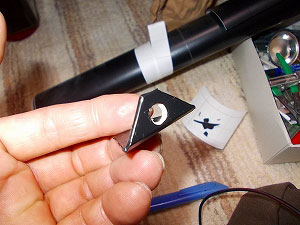

カッティングシートを活用！
|
|
|
|
こうしておけば |
|
そこに

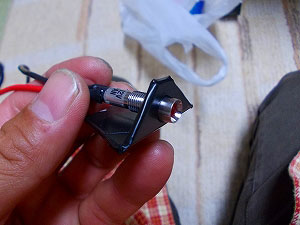

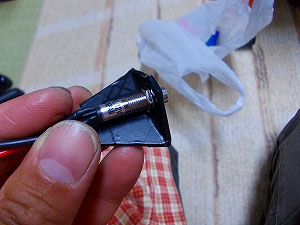

１２Ｖ用のＬＥＤ(赤)を付けると
こんな感じ。
|
|
|
|
結構長いＬＥＤでした。 |
色は |

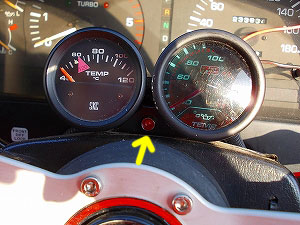

ハチマルに装着すると…
|
|
|
|
こんな感じです。 |
結構さりげない感じに |
次は
電動ファンのカバーです。
|
|
|

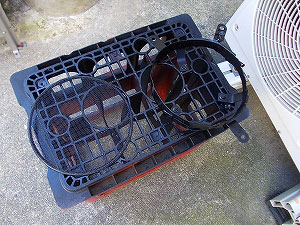

既設のカバーと |
しか～し…！
既設のカバーの
ヨレヨレ具合が
なんともならず
『このまま使おう』、
という気持ちもヨレヨレでして…。
笑
こんなときは
やっぱり
１００円ショップです！
笑
いろいろと物色し…
店内にあるもので
使えそうなものを
絞っていき…

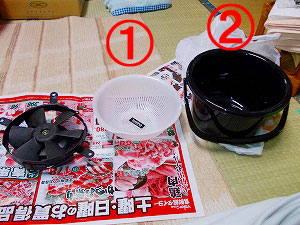

決定したのが
この２品。
|
|
|
①はザル。 |
最終的に決めたのは
コイツ。
|
|
|

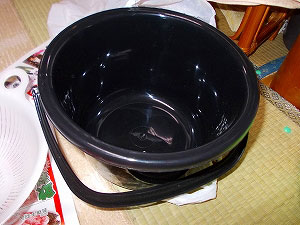

②のバケツ。 |
理由としては
|
① |
色が黒 |
→塗装orカッティングシートが不要。 |
|
② |
平らな底面が広い |
→ファンとの固定に必要。 |
ってな具合。

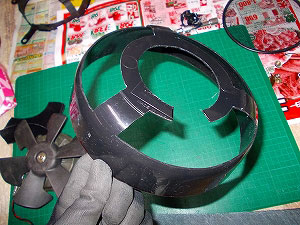

そして
アレコレ悩みながら

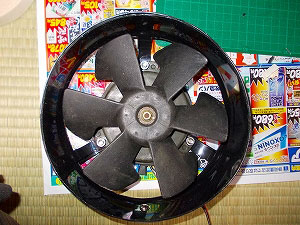

こんな感じで出来上がり。
|
|
|
|

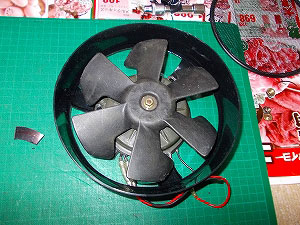

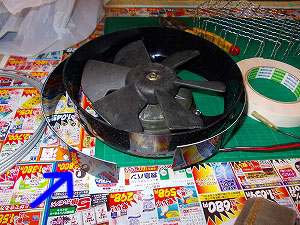

この切り欠き部分は |
|
後は
固定用の穴を開けて
出来上がり。
|
|
|
|
この３個所で固定されてます。 |
次は
ファン本体の保護を考えます。
元々準備していた網は
ちょっと細くて
頼りないモノ。
さらに
大きさが合わなくて…。
ぴったりのモノがない以上
作るしかありませんね。
笑
で、用意したのは

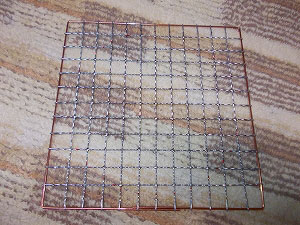

こんな網。
バーベキュー用として
売ってるヤツ。
|
|
|
そこそこ大きいヤツを選んだので、 |
当然、
形を合わせるために
バラすんですが…
外枠のみしか
くっついてないんです、コレ…。
このまま円形にすると
網の部分の全てが
バラバラになり
使い物にならなくなっちゃいます。
ということで。
|
|
|

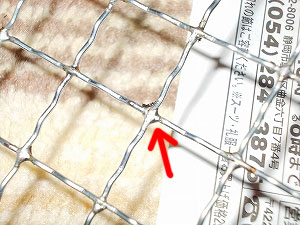

合わせ目全てを |
コレでもう
バラバラになりません。
ということで
形を合わせます。
|
|
|
|

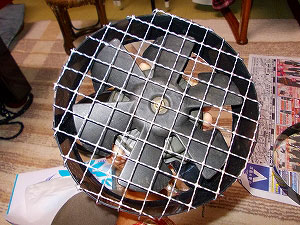

こんな感じにしたけど、 |
ということで、 |
ただ
ちょっと気味悪いんですよね、
コレ。
で…
|
|
|

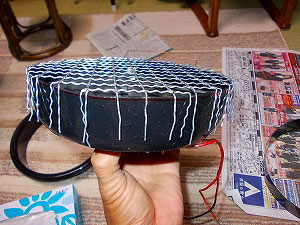

上から同じ材料を被せ、 |
結果、
強度も上がり
一石二鳥でした。
さらに
円形の枠を
太い針金で作り
網と結んで
固定もしました。
|
|
|

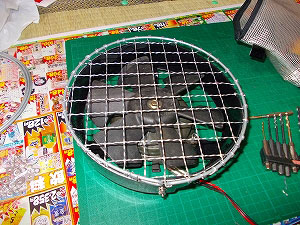

とても１００円ショップのバケツとは |
まあ、
もちろん
常に風雨にさらされる場所なんで
痛みは早いだろうけど
そこは
“自分の車”ということで
痛んだ後は
よりよく
改善していくからヨシ！
ということで。
笑
さあ、
いよいよ次は
車両への設置です！
