バンパー�U作製�A
《脱！なんちゃってウインチ編》

早いトコ、
『なんちゃってウインチ』
　を脱出しなくてはっ！

ということで、
今度はきちんと時間を作り、
事前に考え準備しました。

こんな感じで案を立てます。

結果、厚さ約４mmの鉄板を
　１枚あてがうことにしました。

物の準備と時間のやりくりが出来たので
　早速作業に入ります。

ワイヤーの緩みも考えて、ウインチが 少し浮くような形で取り付けることにしました。 厚みが５mm位の板(赤い部分)があったので 両側に当てて、位置を確認し、合わせます。

次に鉄板の加工です。

コの字型に切ります。 ホントは四角にくり抜きたかったんだけど、 断念。	両側に３箇所ずつ穴を開けます。	出来上がりです。

３箇所ずつ開けた理由は簡単です。

という予定だったからです。
（これがとってもおバカさんだったのです…）

そこで引っ張り出してきたのが、
フェアリード固定用のボルト。
これはトップレンジャーのもので、
鉄板にボルトが溶接してあるもの。
今までは使ってなかったけれど、
ウインチとウインチ･ベッドの
隙間がとっても狭いため、
この薄さがいいんですよね。

こんな感じでボルトが溶接されてます。	ところが！ 板が大きすぎて穴と切り欠きに 干渉してしまいます

「こりゃあダメだな…」

この板を切って大きさをそろえるのがいいのか、
ボルトの頭を削って薄くするのがいいのか。

作業が簡単な「ボルトの頭を削って薄くする」ことにしました。

そのまま外すのはもったいないです。 せっかく位置決めが出来たので、 そのままウインチ･ベッドに穴を開けます。 鉄板自体がいいガイド役になるしね。

ウインチ･ベッドにも穴が開きました。

ボルトの加工の前に、
時間がかかるものを先にやっておきます。

最終確認が終わった鉄板の塗装です。
乾くまでに時間がかかるから…。

穴周辺にたっぷりかけたら、塗りすぎちゃいました…。 下手くそです…。笑

その間にボルトの加工を行います。

ボルトを締めた状態で頭を削ります。	コレくらいにしました。	バイス･プライヤではさみ、面取りします。

早速付けてみました。

ボルトの頭の厚みもちょうどよくできました。

ところがっっ！！！

「バカじゃん。ウインチ固定用の下のボルトがある…。」

「これじゃあフェアリードなんか付けられっこねーじゃんかっ！」

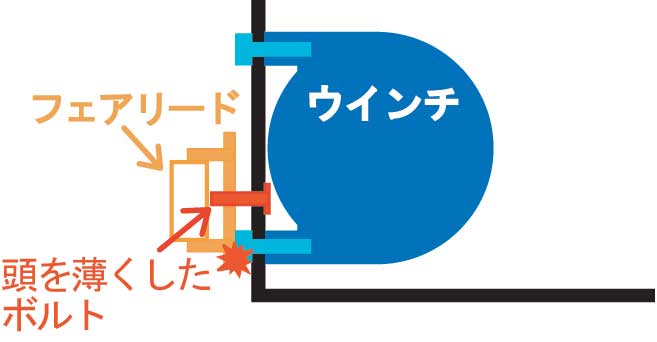

下のボルトがフェアリードと干渉(当たって)してしまう…。

少しでもフェアリードを上にしたかったんですが…。

無理でした…。

結局、オーソドックスな形に落ち着きました…。

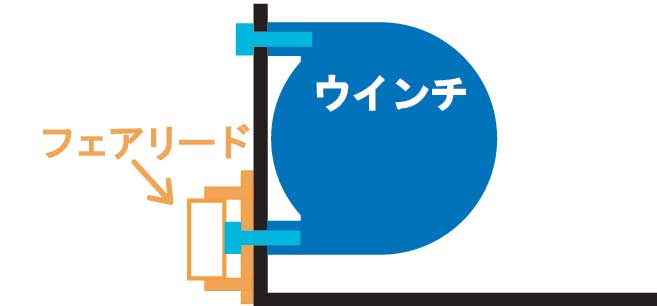

ということで、ウインチ固定用の下のボルトと フェアリード固定用のボルトを兼用しました。

とってもバカなことをやってしまったおいらでした。笑

考えてみると、みんなそうしてるんですよね〜。

次にレバーとの干渉具合の確認です。

隙間はバッチリです。	コレがLow-Freeの状態。	コレがLow-Lockの状態。

レバー操作についても干渉はなく、問題なしです！

最後はウインチ･カバーの調整です。

こんな感じです。美しいとは言えないけれど、 ワイヤー保護は確実にしてくれます。

ホントは鉄板とウインチ･ベッドの上側を
ボルトで留められれば良かったのですが、
大きさがギリギリで出来ませんでした。
やれるとすれば溶接ですね…。

しかしながら、
これでバンパー完成ではないので、
しばらく現状のままにしておきます。

ウインチにかかる力は、
とりあえず受け止めてくれるでしょう。
これでバッチリ使えます。

とりあえず、
『なんちゃってウインチ』
　からは脱出できました！
笑
