ボンネット・ピン　ステンレス化

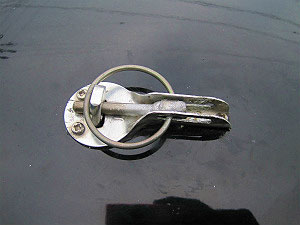

　ボンネット・ピン。



とっても大事なものだと思うんだけど…



　やっかいなことが。



それは…



ピンが鉄製で
　サビが発生するということ。





マメな人は
頻繁に洗車する関係で
このボン・ピン(ボンネット・ピン)の周辺も
きちんとワックスとか
　かけるんだろうなぁ…。
(事実、タカギさんのはサビてなかったし…)



おいらはその辺が
てんでダメ。



洗車よりも他にやりたいことがあるし
　なかなかねぇ…。
笑





でも
　サビは気になるのです！



だって
　「ダメになる」一歩なんで…。







といことで
なんとかならないものかと
　いろいろ考えてて…





　思いつきました。
笑





　ステンレス化の方法を！







まずは
状況把握ということで
　採寸です。





まずは

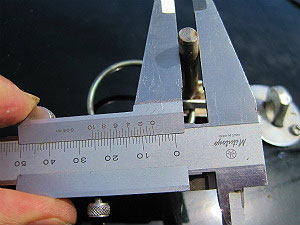

　ピン部分の直径。



ノギスで測定。

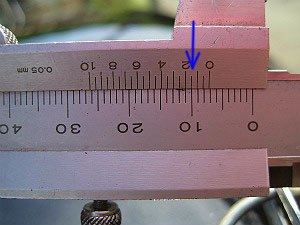

直径が６.３ｍｍ。

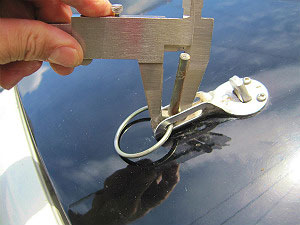

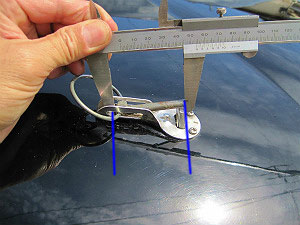

　ピンの幅。



この部分。

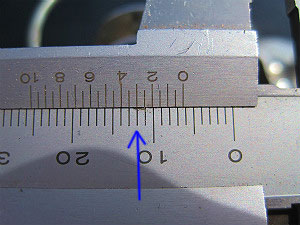

７.１５ｍｍ。







　ピンの頭の部分。
　ココには輪っかがハマります。



１１.８５ｍｍ。





頭から

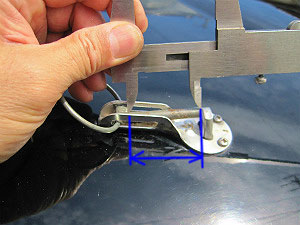

　ピンの先端までの全体の長さ。

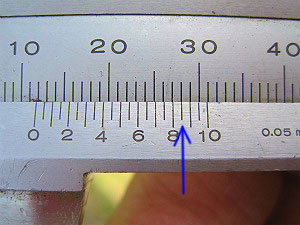

５４.１５ｍｍ。





　ピン部分の長さ。



４４.３５ｍｍ。





ノギスで測っておきながら
足し算するとおかしくなるという
おかしなことが起こってますが
　まあ、気にせずに。
笑







コレに
近いものを
おいらがやれる方法で
　実現するには…



　こういう方法でした。
笑





Ｍ８のステンレスボルトと
　ナットを使います。





ナットを使ったのは
単純に
輪っかを取り付ける部分の幅を
　確保したかったから。





足りなければ
ナットを追加すれば
それでよし！

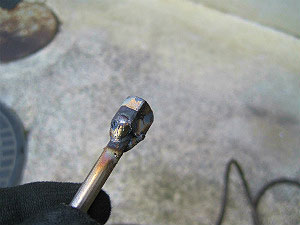

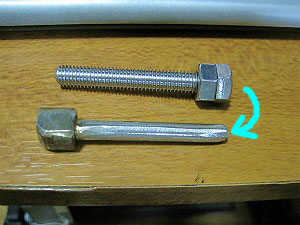

　まずはボルトとナットを溶接。
ネジ山部分は
　すでに削ってあります。

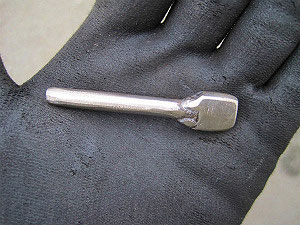

ピンの径、頭の幅になるように削りました。





　こんな感じ。

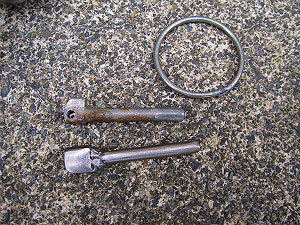

　上のピンが従来品。
　下のピンが今回作ったもの。







あとは輪っかの部分が
　ハマる穴を開けて完成。
　これって両側で位置が違うんですね～。
　コレをやるまで知りませんでした。

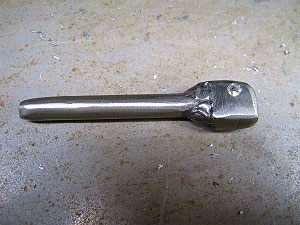

　こんな感じで完成。
と思いきや
　実はコレ、ちょっとピンの部分が長過ぎ。
この後
　ピンが短くなるように削りました。







　で、
一応念のために
サビ防止目的で

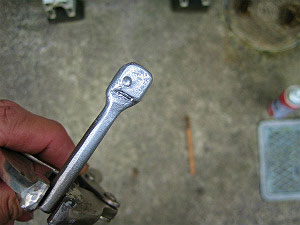

　塗装をしてみました。



　溶接部分を中心に。
まあ
後々塗らなかった方がよかったかも？
とは思いましたが。
笑





そんなこんなで
　何回かバネ輪っかを外してるうちに…

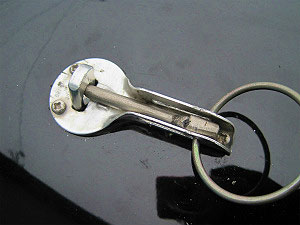

　矢印部分がヨレヨレに…。
　輪っかのバネが強いのと、
ベースがアルミで弱いのとが重なり
　こんなになっちゃいました。



バネが強くて
開いたままにするのが
とても大変で…







　なんとかならないもんかと…

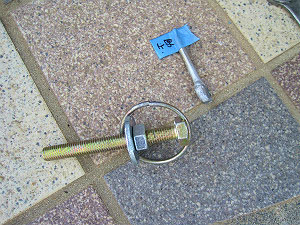

　こんなものを作ってみました。



　輪っかのバネをちゃんと広げられるように。
　ボルト頭に溝を作り、
　ワッシャにも引っかかり用の切り欠きを。







あとは間にナットを入れ
ナットを廻すことで
ワッシャの位置を変え
　広げることが出来るようになるワケです。





コレによって
力技に頼らず
確実に広げられ
　安心して脱着が出来るようになりました。

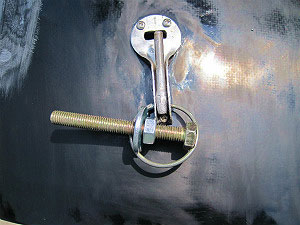

　こんな感じで使います。







とりあえず
　ピンのステンレス化は完成。







コレで
　ピンの部分のサビは大丈夫！



　輪っかは鉄のままだけど…
笑



　でも輪っかはあんまりサビないんですよね～。
　チャリのスポークと似通ってる材質なのかな～？
　バネだし。





そんなことを考えながら
　現在に至ります。
笑
