ヘッドライト　ＨＩＤ化③
～キット一式完成～

　

　

この前
バーナーを改造して
　“ＨＩＤ化”したけど…

　

　問題が…

　

前に立つと
　まぶしい…。
泣

　

　

実際のライト点灯時の
状況が
　こんな感じ。

　

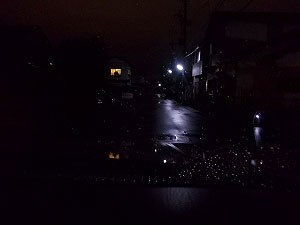

　未点灯。

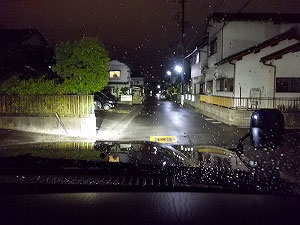

　ＨＩＤのＬｏビーム点灯(２灯)。

　ＨＩＤのＬｏ＋Ｈｉビーム点灯(４灯)。
ちなみにＨｉビームは
　通常のハロゲン。

　

　

ほとんど
ＬｏビームとＨｉビームの
　違いがありませぬ…。

　

　

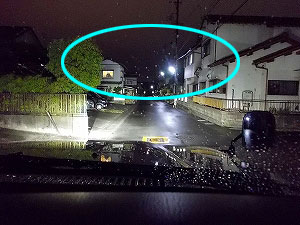

かなり上の方まで
　光が行っちゃってます…。

　

実際
走ってると
上の方にある案内標識が
　メチャクチャ照らされてるし…
泣

　

　

　

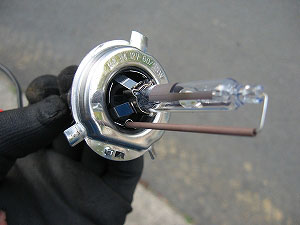

今回改造したバーナーは
　こんなヤツ。

　

　

　

　で、

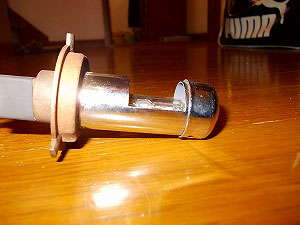

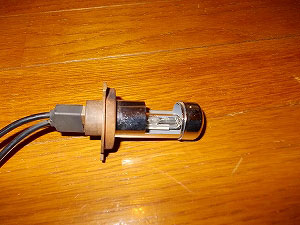

キットに入っていたバーナーは
　こんなヤツ。

　

　バーナー部分にカバーが付いてます。

　

　

思うに
こんな感じではないか…
　と…。

　

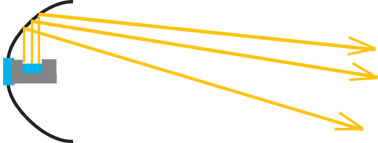

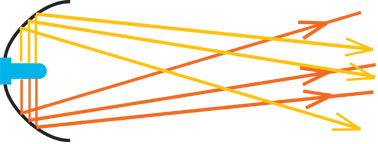

カバーなしの改造バーナーだと
リフレクター(反射板)に対して
　全体に光が当たり照射されるので、
オレンジ矢印のように
上方向にも
　光が広がっていくのではないかと…。

　

　

　キットのカバー付バーナーの場合、
隙間部分からの光のみが
　リフレクターに当たるので、
　下方向のみになるのではないかと…。

　

まあ、あくまで
勝手においらが考えてるだけだけど
現実としては
“まぶしい”
　ワケなのです。

　

　ということで…

　

　新たにＹ３２系のライトを入手。

　

ライトの“予備”が出来たということで
　心置きなく加工が出来るようになりました。
笑

　

　

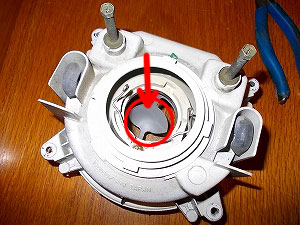

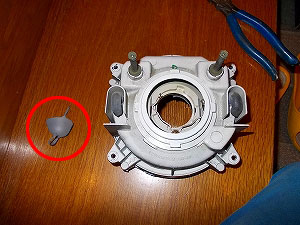

　キットのバーナーが入らなかった原因は…

　

この遮光板が当たって
　邪魔しちゃってたワケです…。

　

　

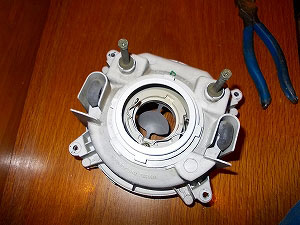

　邪魔なものはカット！
笑

　

予備が出来るまで
　コレが出来なくて…。
笑

　

　こんな感じで。

　

　

　

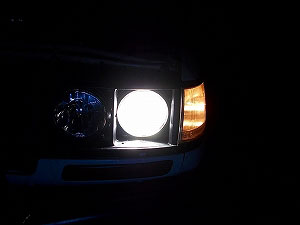

　点灯もバッチリ。

　

　

　

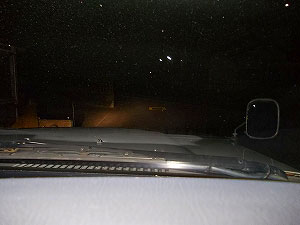

　で、実際の点灯状況。

　

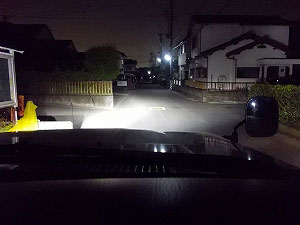

　改造バーナーの場合。

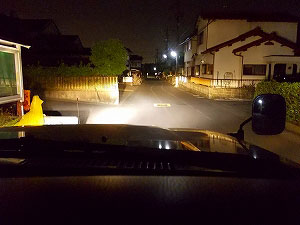

　キットのバーナーの場合。

　

　

全くの同じ位置ではないから
正しい比較にはならないけど
上方向の光は
　出てません。

　

　未点灯。

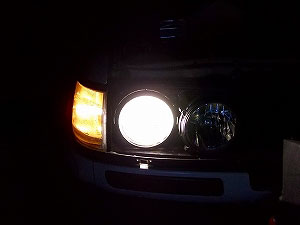

　ＨＩＤのＬｏビーム点灯(２灯)。

　ＨＩＤのＬｏ＋Ｈｉビーム点灯(４灯)。

　

　

今度は
ＬｏビームとＨｉビームの差が
　はっきり出てます。

　

正面に立っても
　まぶしくありません。

　

　やれやれです。
笑

　

基本的に車高が高いので
当然
　ライトの位置も高くなります。

コレだけでも
迷惑なのに
(笑)
光の拡散も
　上方向に行ってるんじゃあねぇ…。

　

　

とりあえずは
“ＨＩＤ化”は
　コレで完了です。

　

　

次に考えるのは
改造バーナーへ
　カバーを付ける方法かなぁ…。
笑

　

　

　
