円の頂点ではなく、 |
パイプ・ステップ改４
“パイプ･ステップ改３”が
不発に終わったため(笑)
次の対策をしました。
パイプ･ステップへの
足をかける位置が問題なのです。
パイプ･ステップ自体が
どうしてもボディ側に寄っているため…
|
|
|

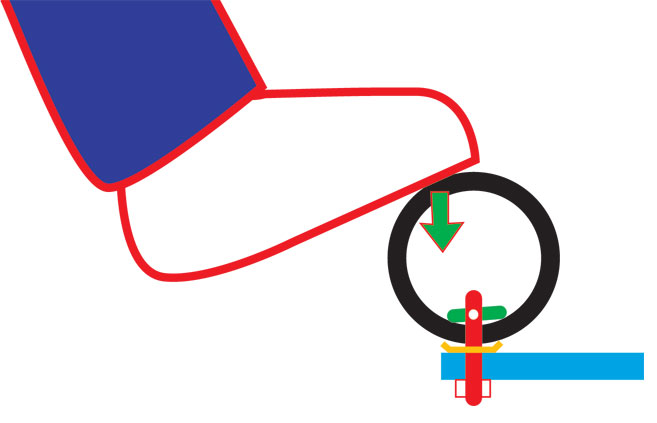

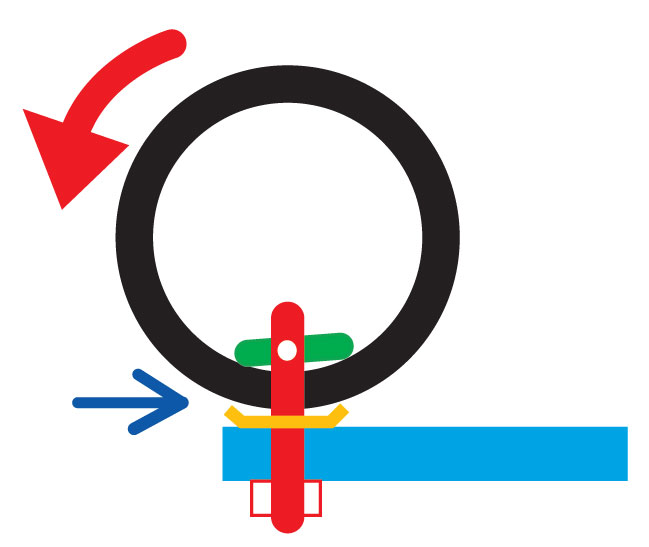

円の頂点ではなく、 |
|
|
|
常に、赤矢印の方に回転させられることになります。 |
結果…
|
|
|
|

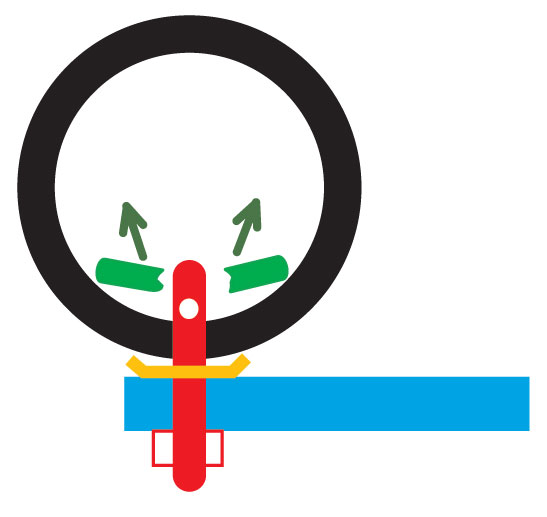

折れボルトの支えの部分(緑)が力を受け続け、 |

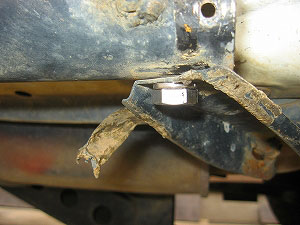

最後にはこうなっちゃうワケです…。 |
Ｍ６のボルトなので
激しい当たりの時に
飛んで(折れて)くれるのはいいのですが
その強度不足のために
日常の使用にも耐えられなくなってしまっているので
今回の改良となりました。

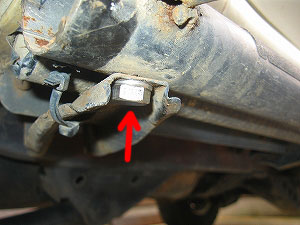

現状はこんな感じ。
|
|
|
|
|

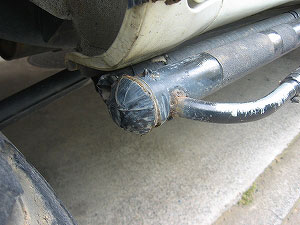

パイプ･エンドにはキャップが付いていて、 |
折れボルトにて固定。 |
|
取りたくなかったキャップを外しました。
|
|
|

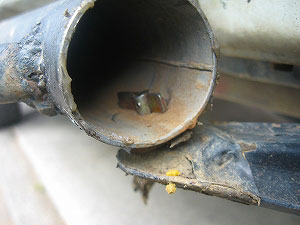

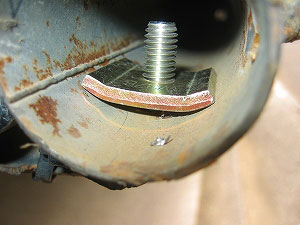

この折れボルトをやめて、 |
|
|
|
|
板ナットをパイプ内側に入れ、 |
|
このことにより

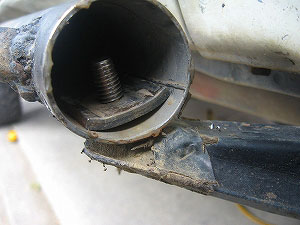

パイプ･エンドにはキャップが付かなくなりました。
|
|
|
|

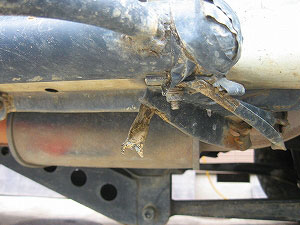

こちらは後側のパイプ･エンド。 |
|
とりあえずは
片側４ヶ所の内
両端の２ヶ所を板ナット＆３分ボルトにし
間の２ヶ所は現状のままにしました。
|
|
|

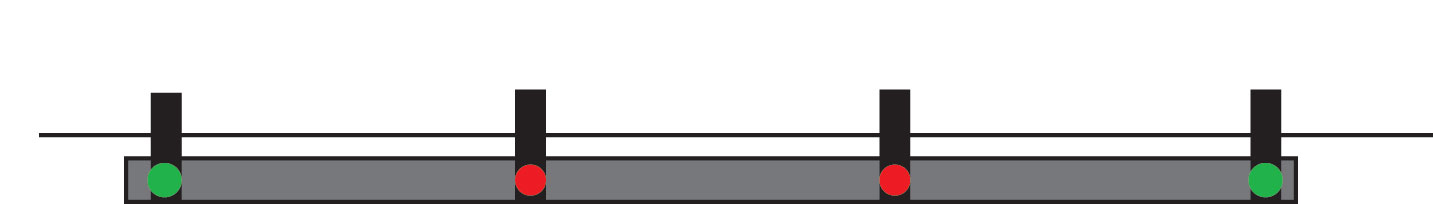

パイプ･ステップを上から見た図。 |
コレでもダメなら
４ヶ所全てを板ナットにするしかないのですが
そうなると、パイプの外側に
板ナットを溶接しなければなりません。
『ちょっとそこまでは…(めんどくさいなぁ…。笑)』
という感じだったので、
とりあえずは
両端２ヶ所で、様子見としたワケです。
あんまり時間もなかったし。
笑
で、様子をみてたところ
コレで十分いけそうなので
このまま行こう！
ということになっています、ハイ。
ただ、エンド･キャップだけは
そのうち付けたいなぁ…。
パイプの中もサビが早そうだし
ちょっと見た目がなぁ…。
笑
