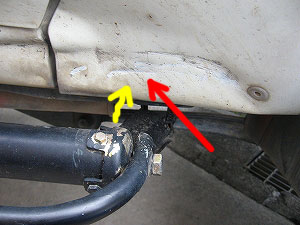

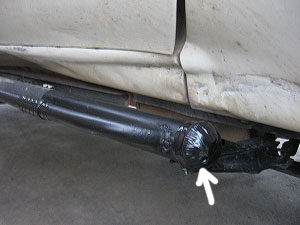

ステップがボディに当たったとき、このフタのせいで、 |
|
パイプ・ステップ改２
家族の苦情を受け
改良したものの…
やっぱり
おいら的にはダメ…。
パイプの両端に付けた
金属製のフタ。
コイツが強すぎちゃって…。
泣
|
|
|
|

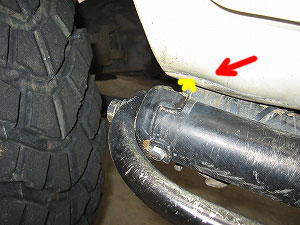

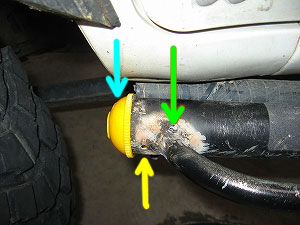

ステップがボディに当たったとき、このフタのせいで、 |
|
本来は
“当て”なければいいんだけど…
下手っぴ〜なので
当たっちゃうんです…。
泣
だから…
だから！
“当たる”ことも
考慮してないといけないんです…。
笑
本来
可変タイプを作るつもりだったけど
結局溶接しちゃったし…
両端部分も
溶接することにしました。
笑
追加パイプ部分を
もう一度作り直すのは
もったいないので
切ってつなげることにしました。
|
|
|

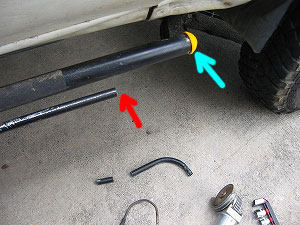

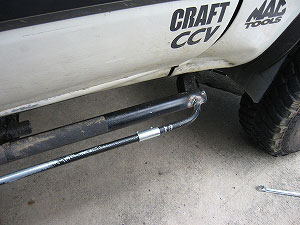

赤矢印部分でカット。 |
|
|
|
|
|

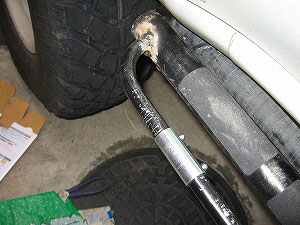

カットした部分は、カップリング(赤矢印)で繋ぎ、 |
こんな感じになりました。 |
こちらはリヤ側。 |
両端につけたキャップですが
ただハメただけでは
すぐに取れてしまいます。
そこで…
|
|
|
前回、キャップ固定用に開けていた穴(黄矢印)に |
次は、パイプと
ステーの固定方法です。
前回は
単管パイプにタップを切りましたが
あっという間に
バカになってしまい
ネジが効かなくなってしまいました。
(まあ、単管は薄いんでそうなるとは思ってましたが…。)
あれこれ考えてみて
今回は
“ハンガー・ボルト(折れボルト)”を
使ってみることにしました。
(呼び方は色々あるみたいです。商品名としては“ＩＴハンガー”だったかな？)
サイズも色々あるんだけど
今回は
細いタイプのＭ６を使用。
|
(強い突き上げでは、コイツが飛んでくれるのでいい感じです。 |
|
|
|
|

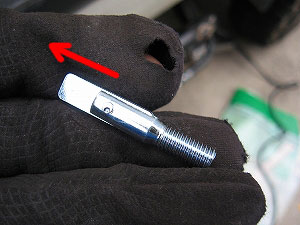

このような形で穴に挿し込み… |

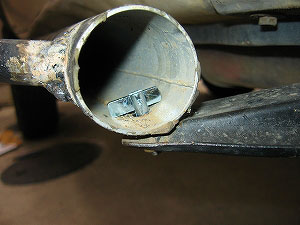

内部で板が倒れて抜け止めとなり、 |
ただ、問題もあるんです。
|
|
|

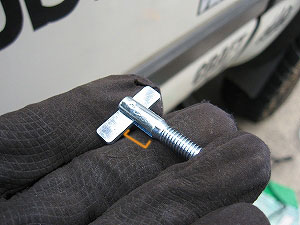

ネジ以外の部分(オレンジ部分)が、ちと長過ぎで…。 |
単管パイプと
純正ステー部分の厚みしかないので
このままの状態で
ナットを締めても
固定できないんです。
(本来、そこそこ厚みのあるボード等に使うものなので。)
ということで、
 |
|

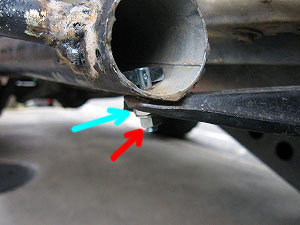

大き目のナット(水色矢印)を入れて |
|
|
|
こんな感じで固定出来るワケです。 |
いよいよ
仕上げです。
前回もそうでしたが
両端につけたキャップ。
黄色のままでは
カッコ悪いので
黒にします。
しかし
塗料が付いたとしても
すぐに取れてしまうのは必至。
(前回経験済み)
前回のように
ビニール・テープでやるのもいいけど
どうしても剥がれてきてしまいます…。
そこで
今回はコレを使ってみました。
|
|
|

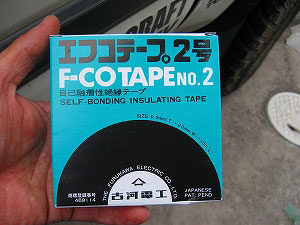

“自己融着テープ”というもの。 |
見た目は
ビニール・テープなんですが
伸ばしながら貼り付けていき
しばらく放置しておくと
テープ同士が
ちょろっと融けて
互いに貼り付いてくれるのです。
巻き方をうまくやれば
ビニール・テープのような
剥がれ方はなくなるはずです。
|
|
|
こんな感じで巻き付けて完成！ |
ちなみに
パイプをつないだ
カップリングの部分も
このテープを巻き付けておきました。
とりあえず
それなりに
カッコはついたと思います。
笑
乗り降りのし易さも
きちんと残ってるしね。
