ウインチ･カバー２

ウインチのワイヤー保護用に
　使っていたカバー。

補修して使っていましたが
　やはり経年劣化は激しく…

いつの間にやら
　こんな状態に…

すでにパリパリになっちゃって 亀裂がぁ…泣

ウインチのワイヤーが
剥き出し状態の方が
見た目はいいんですが
雨でワイヤーを錆びさせて
使えなくなるのでは
まったく意味がないので
次なるカバーを
　準備します。

　準備したのはコレ。

コレは、ケーブルの保護として巻かれてくるカバー。

水弾き具合といい
やわらかさといい
手軽さといい
(廃材になるだけなので…)
　いい感じです。

カバーの固定として
使うのはコレ。

磁石です。 (なんの磁石かは、わかる人にはわかるねぇ。笑)

カバー１作目の
使い難さ(フック・バージョン)から考えていた
ネオジューム磁石。

さすがにコレは
手に入りにくく
　今回はコイツを使うことにしました。
(ちなみにコイツも廃材でして…笑)

弱い磁力は
　数でカバーするということで！
笑

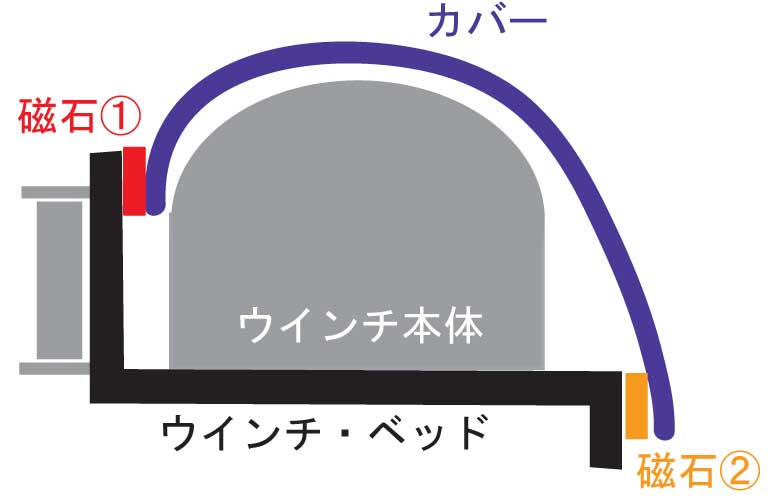

カバーは
このような形で
磁石を使い
鉄製のウインチ・ベッドに
　固定にします。

カバーの前後に磁石を付けます。

カバーへの
磁石固定方法は
タイラップ(インシュロック)で
　行います。

小さめのヤツで真ん中の穴に通します。

いい感じで固定できたのですが
　金属同士の接触。
ウインチ・ベッド側に傷がつき
錆びてしまう可能性があるので
　テープを巻きつけました。
(ウインチ・ベッド、結構サビが…)

こんな感じになりました。

しかし…！ 裏側のスポンジ部分の『白』が許せない…！

ということで
　塗ることにしました。

ちょっと気味悪いですが…。 笑

もう捨てようかと思っていたスプレーを
振りながら
ひっくり返しながら
しぼり出し
　縁を優先に黒くしました。

終わりかけのスプレーを
使ったことのある人は
わかると思いますが
突然吹き出たりするので
　こんな醜い感じになっちゃうんです…。
笑

　まあ、裏側なので！

前側はこんな感じ。

風でめくれる可能性もあるので 磁石は４ヶ所付けました。	こんな感じで固定されます。

後側はこんな感じ。

こちらはめくれる可能性が低そうなので ２ヶ所のみとしました。	固定するとこんな感じ。

外す時も
はめる時も
　簡単！

走っていても
　飛ぶこともありません。

次に気になっていたのは
端子(モータ)の部分。

以前、ボロボロになった
ケーブルの端子を
交換しましたが
モーター側のボルトは交換できず
これ以上
　サビを進行させるわけにはいきません。

ということで
こちらもカバーを付けます。

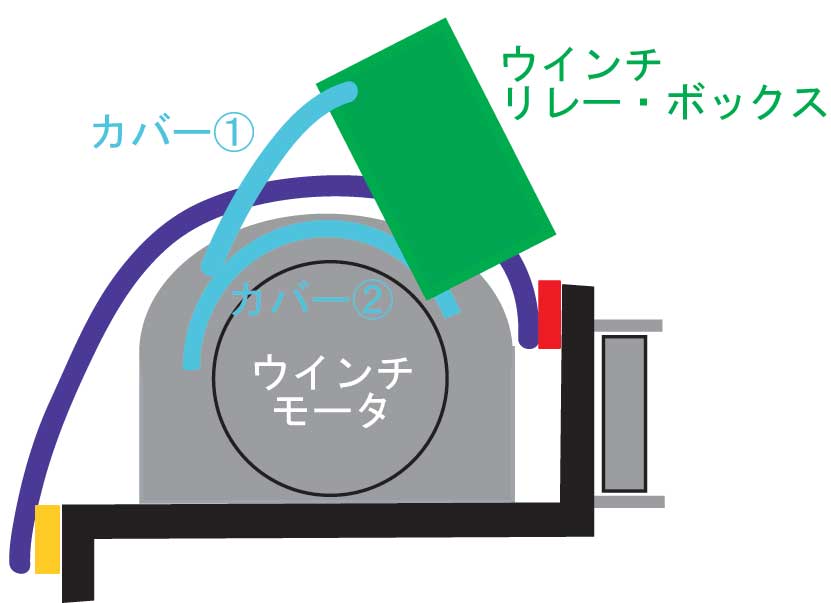

こんな感じで。 (水色部分の�@と�A)

こちらはカバー�@。

リレー・ボックスのフタと、金具の間に カバーを差し込み、固定します。

コレには
今まで使っていたカバーの
きれいな部分を
　カットして使います。

　続いてカバー�A。

横からの雨を防ぐため
モータ端子部を覆うように
被せます。

ちょっとウインチ使用時の
放熱性が悪くなるのが
　気になりますが…。

こんな感じです。

黄矢印…リレー・ボックスに差込み固定。 赤矢印…ケーブルに沿わせて固定。 水色矢印…モータに被せて固定。

以上で完成です！

とってもいい感じで
　役割を果たしてくれています！
