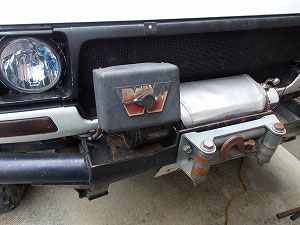

こんな感じで…。
ウインチ・リレーボックス改
おいらのウインチリレーボックスは
モーター部分に
パイプ留めを締めて固定してあります。
ココでひとつ問題が…。
実は
リレーボックスの固定が
ボルト１本でしているだけなので
ある程度時間が経つと
車の振動で固定が緩んで
リレーボックスがグラグラしてきちゃうんです…。
|
|
|

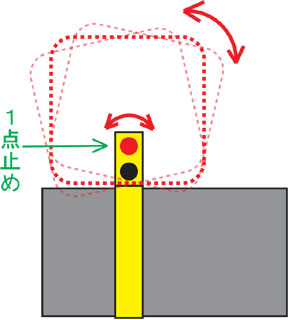

こんな感じで…。 |
|
|
|

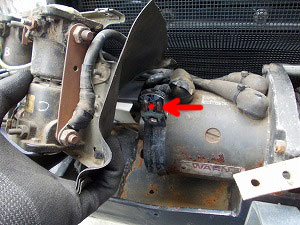

赤点の１ヶ所でしか |
で。
緩んだ時の
この増し締めが
実はちょっとめんどくさい。
リレーボックスの蓋を外さないと
出来ないわけです。
この
リレーボックスの蓋には
リモコン用のコネクタが付いてます。
ココには
リレー側からの
短く細い配線が繋がっています。
蓋を外すと
中途半端な位置で
ぶら下がり状態になって
やりくりが
ちょいとばかり大変なのです…。
ただ
いつまでも
こんな状態ではよろしくないので
今回改良してみました。
まずは
リレーボックス蓋にある
コネクタへの配線から。
|
|
|

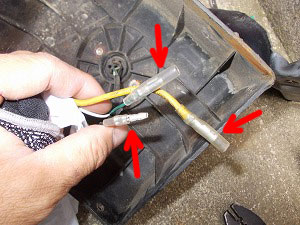

蓋が取り外せるように、 |
これで
蓋は簡単に外せることになり
メンテがしやすくなりました。
次に
固定方法の改善です。

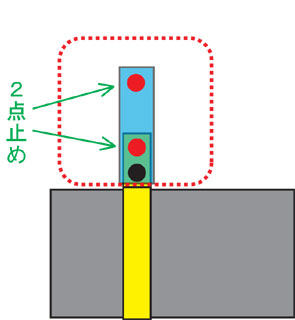

動かないようにするために
２点止めになるようにします。
|
|
|
こんな感じで。 |
そのために…
|
|
|
|

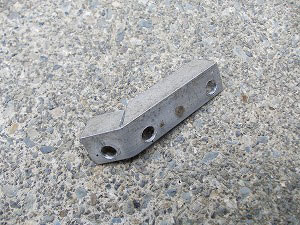

こんな金具を作りました。 |
|
|
|
|

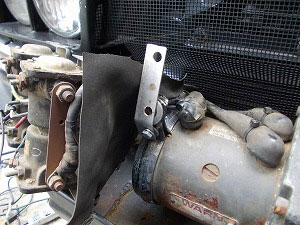

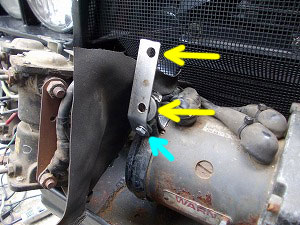

作った金具を、 |
金具自体は
パイプ留めと
２点(水色＋黄色下側)で固定されるので
グラつくことはありません。
リレーボックスも
２点(黄色２ヶ所）で固定されるので
これまた同じ。

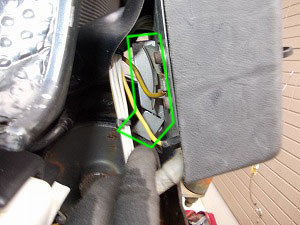

横から見ると
こんな感じ。
|
|
|
|
黄緑で囲った部分が |
|
|
|
コレで |
でも
グラつかなくなるなら
蓋を外すことはなく…
『ギボシで蓋を取り外すように
しなくてもよかったのか…？？』
な～んて思ったりもしたけど
『メンテはやりやすくなったからよし！』
と自己納得しときました。
笑
