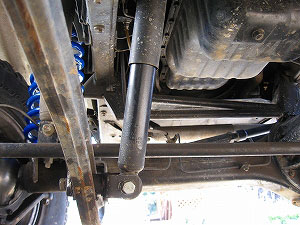

ダブル･ショック改２

ダブル･ショックを
リーディング･アームの動きに合わせて
　可動するようにベアリングを使ったけど…

　やっぱりその分出っ張り具合が大きく、よく引っ掛かります…。

そのたびにボルトを新調…。

さらには
　固定ボルトが長いこと、
　ベアリングの締め付け具合の加減、
ショックの強さによって
　負けちゃうんですね…。

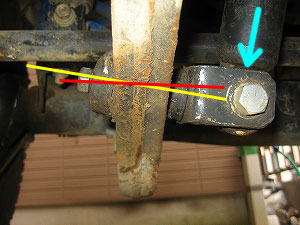

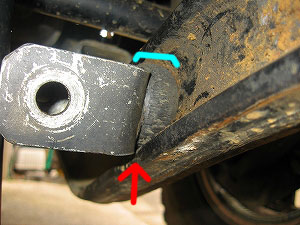

本来は赤線の位置のはずが、
ショック(矢印)の力が強く、
　黄色線まで斜めに下がっちゃうんですね…。

あんまり締め過ぎると
　ベアリングが逝っちゃうし…。

ある程度締め込んでも
リーディング･アームが動いたときは
ブッシュが変形して
逃げて回転してくれそうなので
　それほど規制しないだろう、と。

また、
短くなった分、少しは引っ掛かり難くなるし
引っ掛かったときにも
ブッシュの“逃げ”で
　ボルトのダメージも最小限に抑えられそうだし。

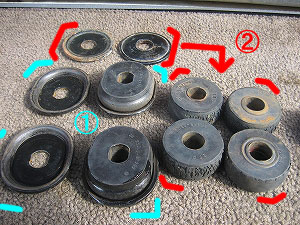

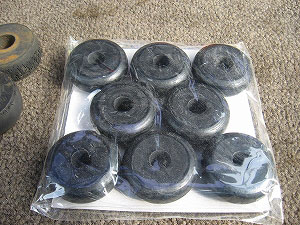

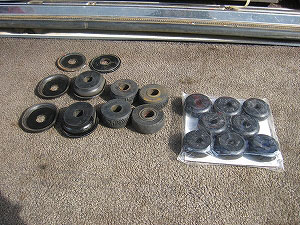

　ビニールに入っているのは汎用品の新品。
他は中古品。

ちょっとコイツは穴径が小さいので
ステム用ですね～。


①は楕円形。 ②は丸形。	高さ(厚み)の違いはそれぞれ。

　いろいろ考えた結果、
今回は
リーディング･アームを
　ブッシュで挟み込む形でやってみることにしました。

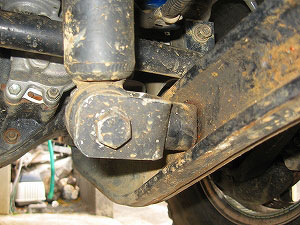

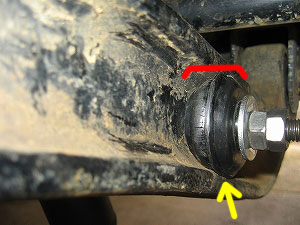

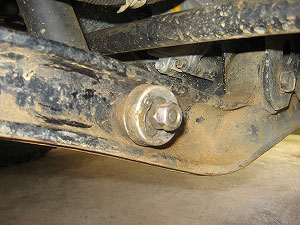

今までの状態。	今回はこんな感じ。水色部分にブッシュが挟んであります。ブラケットが回転しても、リーディング･アームに擦らない　ギリギリまで締め込みました。


今まで。	こちらは金具を入れて、“押さえ”としました。ちょうど金具がリーディング･アームに当たり、　締め過ぎを防止できます。

今回はあくまで“試し”。

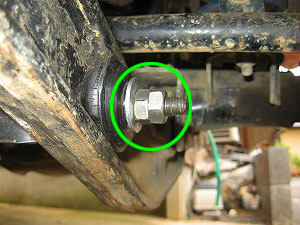

ボルトは今までと同じものを使ったのでかなり長いです。
締め込み過ぎないようにしているので
　ダブルナットで最終位置に固定してあります。

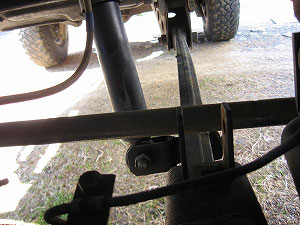

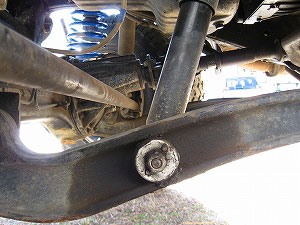

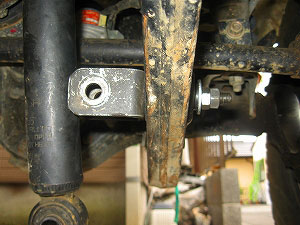

こんな感じで出来上がり。

ほんの少しだけ
　ブラケットが引っ込みました…。
　まあ、これ以上は無理ですが。
笑

まだ若干ショックに負けてるようで、
少し傾いています。
まあ、両サイドにブッシュがあるので
仕方がないかぁ…。
